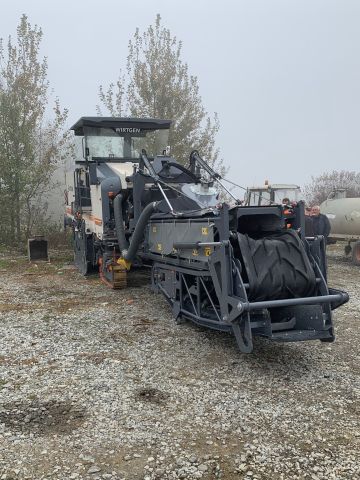

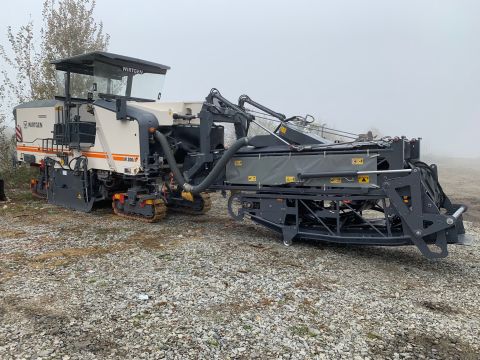

ISPORUČENA GLODALICA WIRTGEN W 200i TVRTKI OSIJEK -KOTEKS d.d.
U studenome 2018. godine je tvrtka OSIJEK-KOTEKS d.d. postala vlasnikom visokoefikasne glodalice za asfalt na 4 gusjenice WIRTGEN W 200i, s prednjom istovarnom trakom i mehaničkim pogonom valjka za glodanje.
.jpg)
Osnovne tehničke osobine glodalice WIRTGEN W200i:
Standardna širina glodanja 2.000 mm
Dubina glodanja 0–330 mm
Valjak za glodanje FB2000
Razmak reznog alata 15 mm
Broj alata 162
Promjer valjka s alatima 1.020 mm
Pogonski motor
Proizvođač CUMMINS
Tip QSX 15
Hlađenje Voda
Broj cilindara 6
Max. snaga pri 1900 min-1 455 / 610 / 619 kW / HP / PS
Zapremina 15 l
Emisijski standard EC Stage 4 / US Tier 4f
Električni sustav 24 V
Zapremine spremnika
Spremnik za gorivo 1.120 l
Spremnik za AdBlue / DEF 100 l
Spremnik za hidraulično ulje 200 l
Spremnik za vodu 3.350 l
Brzina / Savladavanje uspona
Brzina u radnom i transportnom načinu 0–85 m/min (5 km/h)
Težine (osnovni stroj bez dodatne opreme – valjak 2000 mm)*
* Težina stroja može varirati ovisno o širini valjka za glodanje i odabranoj
dodatnoj opremi.
Vlastita težina 25.550 daN (kg)
Radna težina, prema CE 27.850 daN (kg)
Radna težina, sa punim spremnicima 35.100 daN (kg)
Gusjenice
Dimenzije gusjenica, prednje i stražnje 1.630×260×590 mm
Transportne trake
Širina primarne transportne trake 850 mm
Širina istovarne transportne trake 850 mm
Teoretski kapacitet 375 m3/h
Zakretanje istovarne trake, lijevo, max 60°
Zakretanje istovarne trake, lijevo, max 60°
Transportne dimenzije
Dimenzije osnovnog stroja (dך×v) 8.340×2.500×3.000 mm
Dimenzije istovarne trake (dך×v) 7.900×1.450×1.500 mm
Transportne dužina, normalna istovarna traka 15.520 mm
Transportne dužina, preklopna istovarna traka 12.680 mm
.jpg)
SPECIFIKACIJA STROJA U OSNOVNOJ IZVEDBI:
• Okvir stroja sa tzv. osinjim strukom (suženje na sredini stroja radi bolje
preglednosti za operatera)
• Hidrauličko otvaranje poklopca motora
• Poklopac motora zvučno izoliran
• Kompresor za zrak
• Akumulatorski pogonjen hidraulički modul za upravljanje strojem u
hitnim slučajevima
• Sustav hlađenja s temperaturno ovisnim upravljanjem brzine ventilatora
• Veliki pretinci za pohranu reznog alata
• Lakirano u Wirtgen bijelo s narančastim prugama.
SKLOP BUBNJA ZA GLODANJE:
• Tri brzine glodanja (127 o/min - 109 o/min, 97 o/min)
• Greda za regulaciju gradacije sa sustavom podizanja transportne trake
• Hidrauličko pokretanje i podešavanje strugača sa automatskim
sustavom zaključavanja
• Hidraulični podizači bočnih oplata – lijevo 330 mm, desno 450 mm
• Dvije zasebno uključive prečke sa vodenim mlaznicama unutar kućišta
bubnja za glodanje
• Standardni bubanj širine 2000 mm, HT22
• Višenamjenski sustav za izbacivanje noževa
UPRAVLJANJE STROJEM:

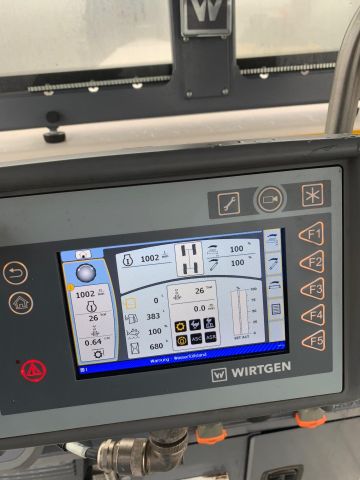

• Više-funkcijski kontrolni zaslon sa prikazom parametara stroja
• Sustav za dijagnostiku ugrađen u kontrolni zaslon
• Automatsko uključivanje jedinice za kontrolu snage glodanja
• Dvije vanjske kontrolne kutije za upravljanje strojem izvana
UTOVAR MATERIJALA:
• Sustav transportnih traka sa ručno ili automatsko podesivom brzinom
• Sustav prskanja vode na primarnoj traci
• Traka za ispust materijala sa mogućnošću zakretanja +/-60°
NIVELACIJA:
• Podešavanje dubine glodanja sa LEVEL PRO sustavom nivelacije, sa
upravljačkim zaslonom te odgovarajućim hidraulički integriranim senzorima
dubine glodanja na lijevoj i desnoj bočnoj oplati
• Pred-instalacija za do sedam nivelacijskih senzora sa svake strane stroja

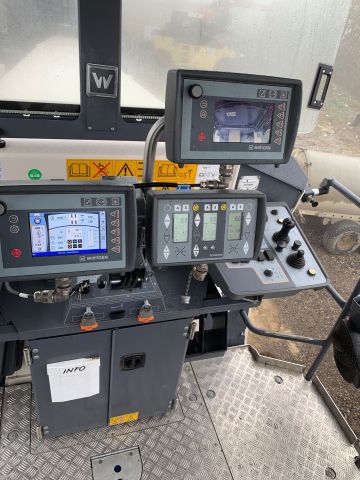

PLATFORMA OPERATERA:
• Anti-vibracijska platforma sa lakim pristupom, lijevo i desno
• Komforna platforma sa podesivim sjedalom za operatera i podesivim
upravljačem
• Podesiva kontrolna ploča
• Naslonjač za ruku lijevo i desno
• Mogućnost zaključavanja poklopaca kontrolnih ploča
• Dva prednja ogledala, dva u sredini i jedno stražnje ogledalo
ŠASIJA I PODEŠAVANJE VISINE:
• PTS – automatsko poravnavanje stroja sa radnom površinom
• ISC – inteligentna kontrola brzine gusjenica
• Četverostruki full-floating sustav, velika stabilnost stroja
• Zakretanje preko četiri gusjenice sa izborom načina zakretanja
• Dvodijelne papuče gusjenica od EPS poliuretana, visoko-otporne
na habanje
OSTALA OPREMA:
• Osvjetljenje – 3 halogena reflektora i 4 LED svjetla u prostoru bubnja
za glodanje.
• "Welcome" i "Go home" svjetla uključivo LED osvjetljenje radne platforme i
pristupnog prostora.
• Radni alat u zaključanom pretincu.
• Sigurnosni sustav sa šest prekidača za slučaj nužde
• Sustav za špricanje vode pod visokim pritiskom sa automatskim
uključivanjem
• Europsko tipsko odobrenje, CE oznaka i certifikat o sigurnosti
.jpg)
Dodatna oprema ugrađena na isporučenu glodalicu:
FCS Light (Flexible Cutter System – patent WIRTGEN) lako kućište valjka
FB 2000 za brzu izmjenu valjaka različitih izvedbi i širina, izvedeno iz čelika
visoko-otpornog na habanje, nadoplata umjesto standardne izvedbe
FCS: valjak za glodanje FB 2000 sa sistemom brze izmjene nosača noževa
za glodanje HT22, 162 noža, nadoplata umjesto standardne izvedbe
Protu-vibracijska ogibljena platforma za operatera sa sjedalima lijevo
i desno, spremnikom zapremine 250 l (vrata spremnika mogu poslužiti
kao sjedalo), nadoplata umjesto standardne izvedbe
Komplet retrovizora, djelomično električno preklopivo sa operatorskog
mjesta, grijano, sa STANI – KRENI (Stop&Go) indikatorima sa prednje
strane vidljivim vozačima kamiona, nadoplata umjesto standardne izvedbe
Hidraulički preklopna transportna traka, nadoplata umjesto standardne
Pumpa za pretakanje vode (hidraulični pogon) na stražnjoj strani stroja
Pojačana LED rasvjeta stroja. Sastoji se od 6 LED rasvjetnih tijela,
jačine 3.000 lumena (umjesto standardnih halogenih jačine 1.750 lumena).
Uključuje 3 LED rotirke. Nadoplata umjesto standardne izvedbe
Sistem dodatnog težinskog opterećenja stroja 1.700 kg
VCS - Vacuum Cutting System – sistem „usisavača“ koji usisava prašinu
nastalu glodanjem i vodenu maglicu s prostora valjka za glodanje i
transportne trake – izvedba za primjenu sa preklopnom transportnom trakom
Stabilni, zvučno izolirani zaštitni krović za operatera, sa sklopivim prednjim i
stražnjim stalkom, kompletni krović je moguće sklopiti elektro-hidraulikom
Grijanje za područje nogu na platformi za operatera
Kolica za brzu izmjenu FCS valjaka
Pomoć kod startanja motora kod niskih temperatura - električno
pred-grijanje filtra goriva
Podešavanje dubine glodanja, sa dva senzora (lijevo i desno) ispred valjka
za glodanje, u kompletu sa potrebnom pripremom stroja
Dodatni LEVEL PRO panel (za operatera na tlu)
Dodatna elektronska regulacija dubine glodanja (uzdužno) na jednoj
strani (desno) – sistem MULTIPLEX 1 × 3-struki, uključuje 2 ultra-zvučna senzora
Sistem za pranje vodom po pritiskom, tlak max. 150 bara, hidraulički pogonjeno
Elektro-hidraulični uređaj za okretanje valjka za glodanje prilikom promjene noževa
Hidraulički izvlakač za mijenjanje noževa
Pneumatski izvlakač za mijenjanje noževa
Dva sjedala (u prostoru valjka – između dviju gusjenica) za ugodniju izmjenu alata, sa kutijom za pohranu 4 kutije sa reznim alatima
Pumpa za pretakanje goriva (električni pogon) sa crijevom dužine 5,0 m
Prikaz dubine glodanja na LEVEL PRO panelu (diferencijalno mjerenje između senzora na bočnim stranicama i senzora na strugaču)
Prošireni sustav kamera za manevriranje i pomoć u radu sa ukupno 6 kamera: jedna na stražnjem kraju stroja i jedna ispred istovarne trake, s prikazom na upravljačkom zaslonu. Kamere br. 3 do 6 snimaju izglodanu površinu iza bubnja za glodanje, površinu ispred bubnja te bočne oplate lijevo i desno i to se prikazuje na zasebnom monitoru.
WITOS FleetView telematic system – oprema za telematiku (daljinski nadzor) rada stroja
Prvi radni radni zadatak glodalica WIRTGEN W 200i u vlasništvi OSIJEK-KOTEKS-a d.d. obavila je na dionici ceste između Suhopolja i Lipovca u Virovitičko-podravskoj županiji:
