ISPORUČENA GLODALICA WIRTGEN W 120 CFi TVRTKI CESTE RIJEKA D.O.O.

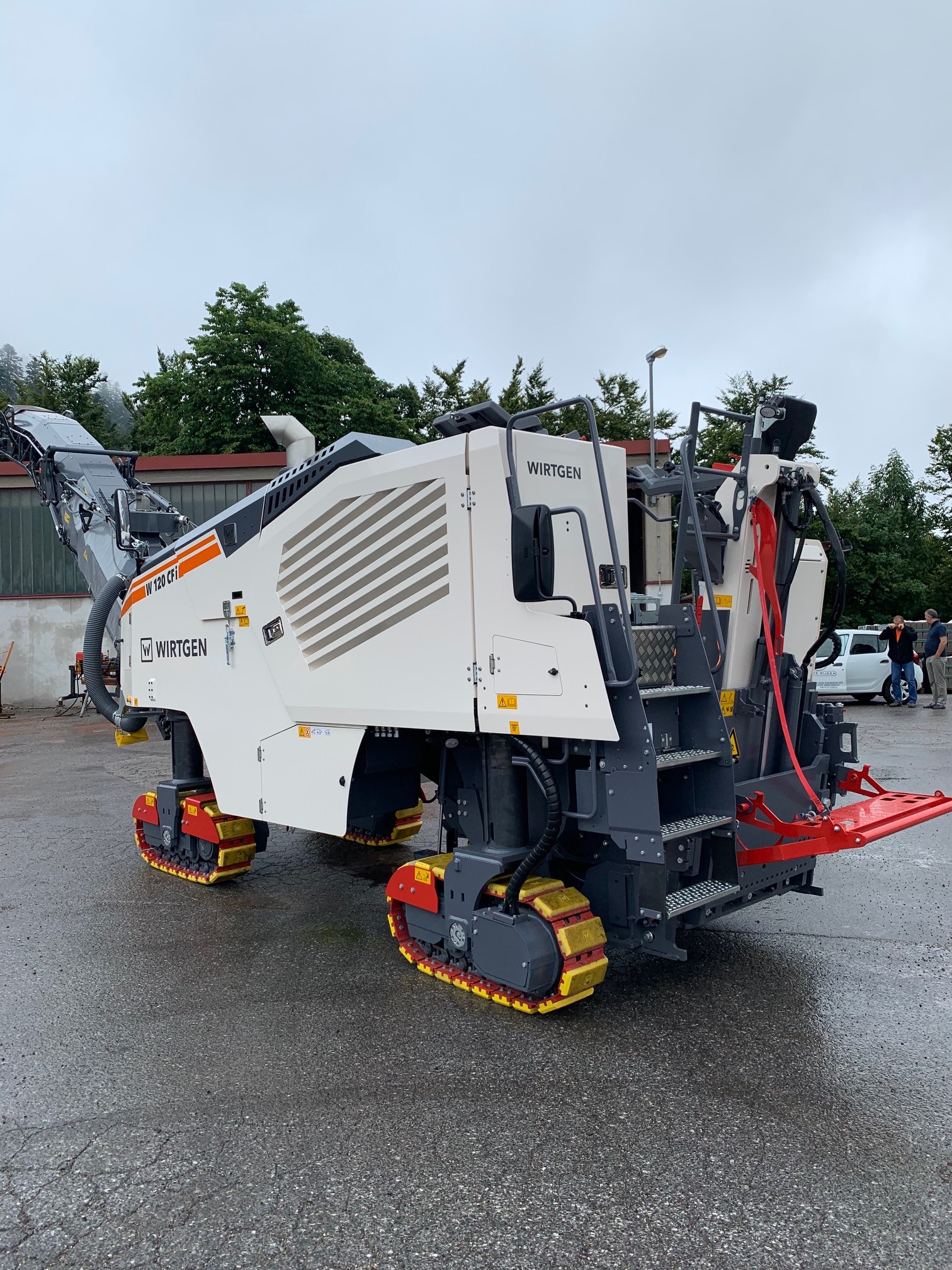

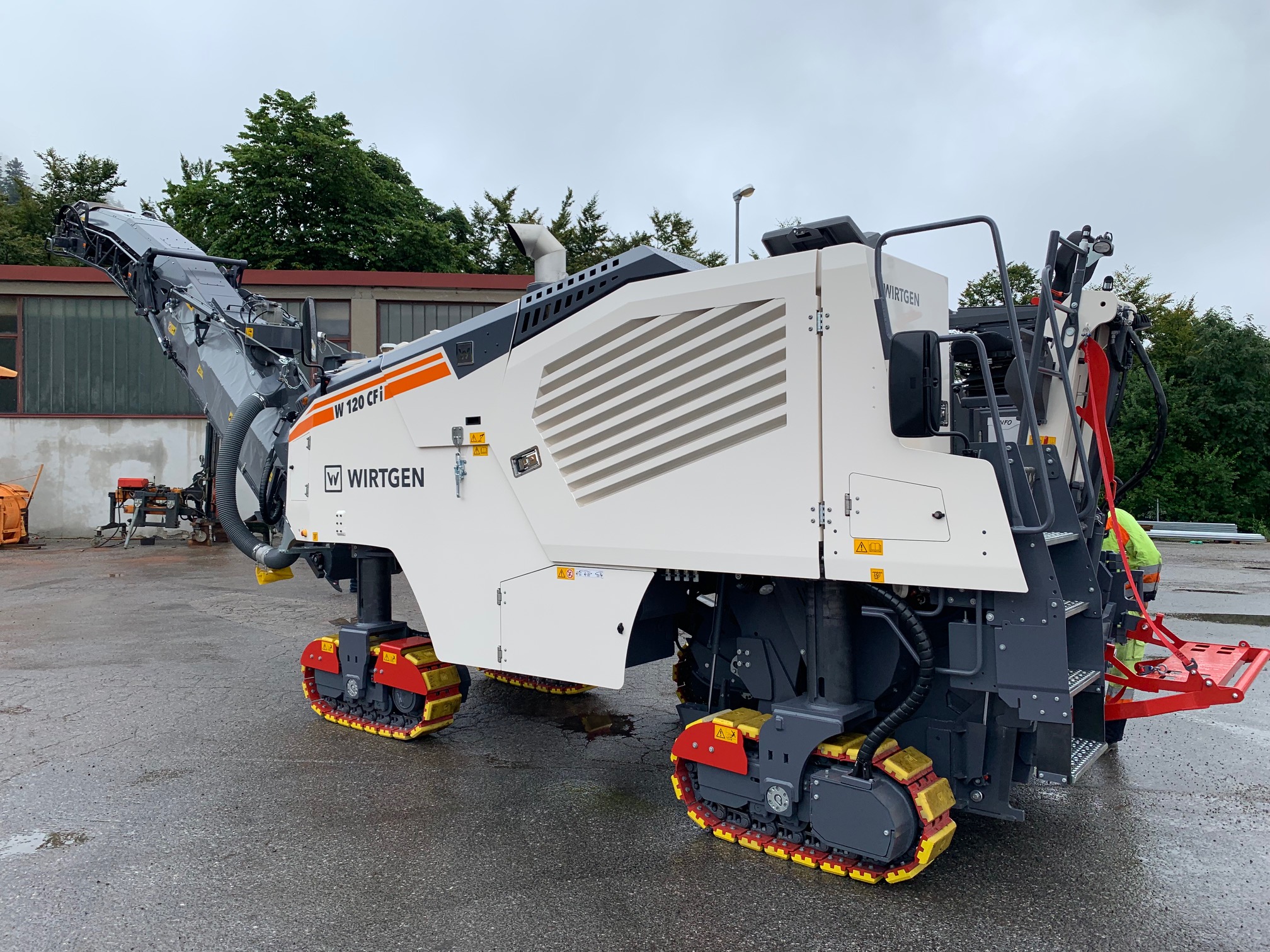

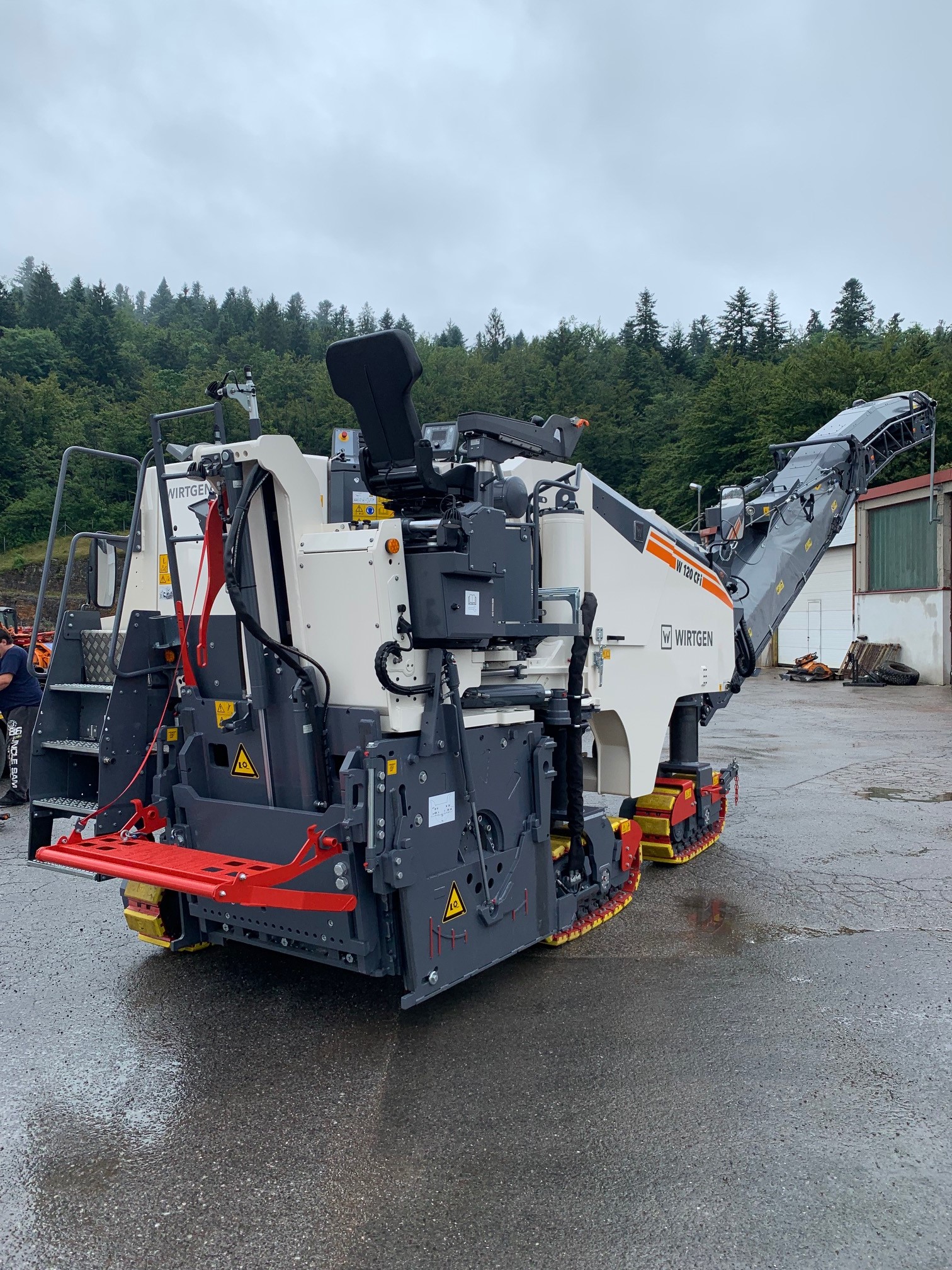

Nakon dva isporučena valjka u travnju ove godine (više), tvrtka CESTE RIJEKA d.o.o. preuzela je krajem travnja i novu glodalicu (frezu) za asfalt WIRTGEN W 120 CFi radne širine 1200 mm.
Stroj je opremljen diesel motorom tip CUMMINS QSL 9 C-300 koji udovoljava konačnom standardu emisije ispušnih plinova EU Stage 4 / US Tier 4f.
Ova visokoefikasna glodalica za asfalt isporučena je sa 4 kotača, s prednjom istovarnom trakom i mehaničkim pogonom valjka za glodanje. više
SPECIFIKACIJA STROJA U OSNOVNOJ IZVEDBI:
• Standardna širina glodanja: 1200 mm
• Teoretska dubina glodanja: 330 mm
• Zvučno izoliran poklopac pogonskog motora sa mehaničkim otvaranjem
• Efikasna zvučna izolacija u čitavom motornom prostoru
• Automatska regulacija brzine motora ovisno o potrebama
i radnom stanju
• Sustav hlađenja sa temperaturno reguliranim brzinama ventilatora
• Pogonski diesel motor montiran na elastičnim protu-vibracijskim
nosačima
• Veliki pretinac za kutije sa reznim alatima
• Lakirano u standardnim Wirtgen bojama (bijelo RAL 9001 sa
narančastim crtama, donji postroj sivo RAL 7015)
KUĆIŠTE BUBNJA ZA GLODANJE:
• Kućište FB1000 otporno na habanje
• Desna strana kućišta se može preklopiti prema dolje radi lakšeg
pristupa kod održavanja ili zamjene bubnja
• Strugač, hidraulično podesiv, s mehaničkim zaključavanjem
SKLOP BUBNJA ZA GLODANJE:
• Mehanički pogon bubnja preko višestrukog remena sa automatskim
zatezačem.
• Hidrauličko podizanje bočnih oplata lijevo i desno
• Rampa za prskanje vode u kućištu bubnja
BUBANJ ZA GLODANJE:
• Standardni bubanj FB1200 LA15 sa brzo-izmjenjivim nosačima tipa
HT22, 115 noževa.
ISTOVAR IZGLODANOG MATERIJALA:
• Mogućnošću zakretanja istovarne trake 60° lijevo i desno
• Sustav transportnih traka sa podesivim brzinama kretanja
te 2 brzine zakretanja
ŠASIJA, UPRAVLJANJE FUNKCIJAMA STROJA I NIVELACIJA:
• Digitalni prikaz dubine glodanja na upravljačkom zaslonu.
Mjerenje se izvodi pomoću cilindričnih senzora u nogama stroja.
Regulaciju izvodi ručno operater. Dostupna su po 3 mjesta u memoriji
za pamćenje postavki za lijevu i desnu stranu.
• Precizno podešavanje visine stroja u 1 ili 5 mm koracima putem
glavne upravljačke ploče stroja
• Digitalna kontrola opterećenja, ručno uključiva, s hidrauličkom blokadom
diferencijala (putem razdjelnika toka)
• Podešavanje dubine glodanja putem hidrauličnog podešavanja stražnjih
pogonskih jedinica
• Šasija s 4 pogonska kotača;
• Stražnji desni kotač omogućuje tri radna položaja, hidraulički je zakretan
i preklopiv prema naprijed što omogućuje rad tik do rubnjaka (omogućuje
glodanje uz sam rub stroja)
• Dvije brzine hidrauličnog podešavanja visine stražnjih pogonskih jedinica
• Hidraulično podešavanje visine prednjih pogonskih jedinica
• Elektronska regulacija dubine glodanja LEVEL PRO PLUS (preko cilindra
na bočnim stranicama), dvostrana (lijeva i desna strana)
PLATFORMA OPERATERA:
• Komforna platforma za operatera, hidraulički bočno pomična što
omogućuje optimalan pogled na radni prostor

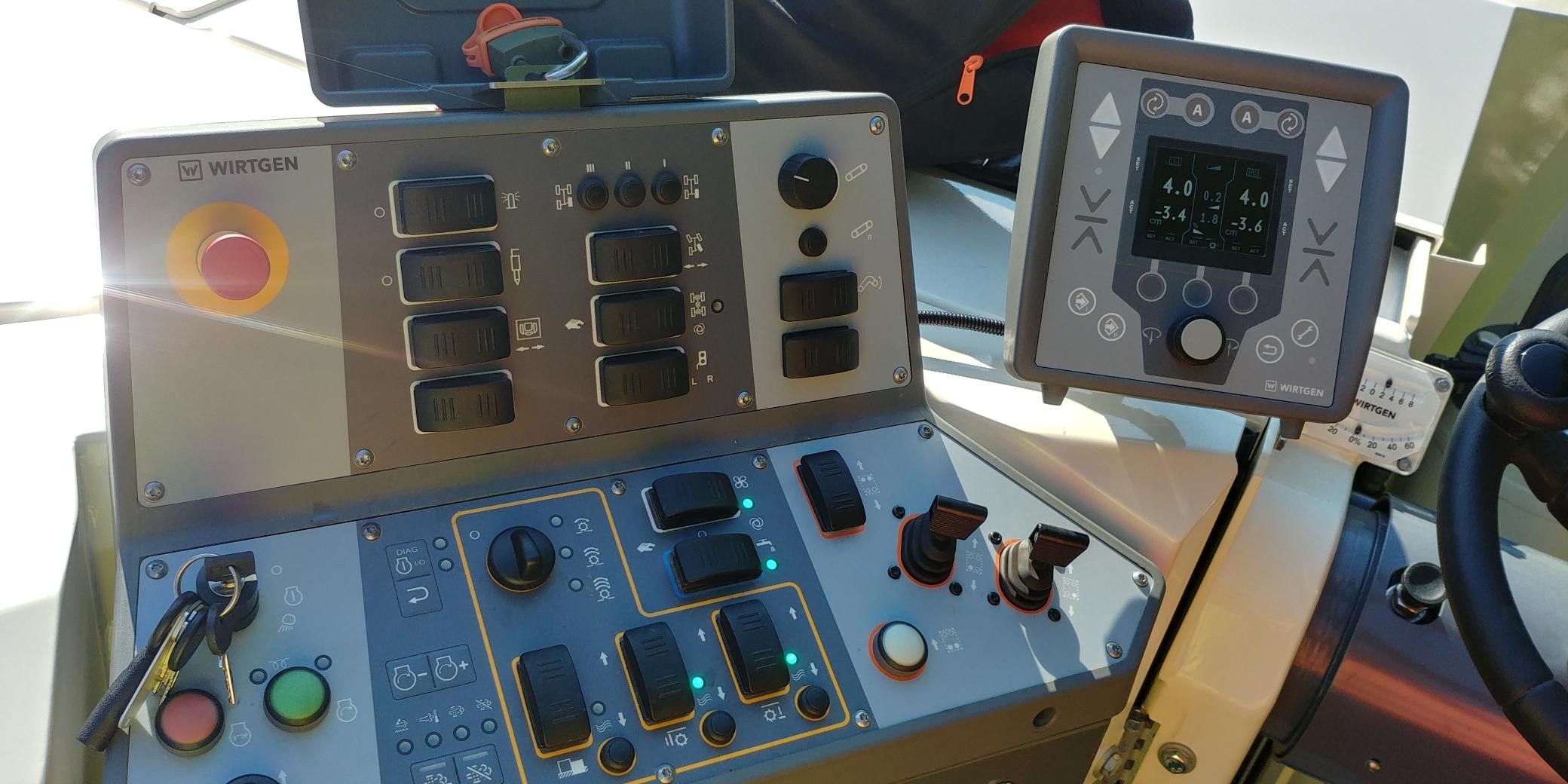

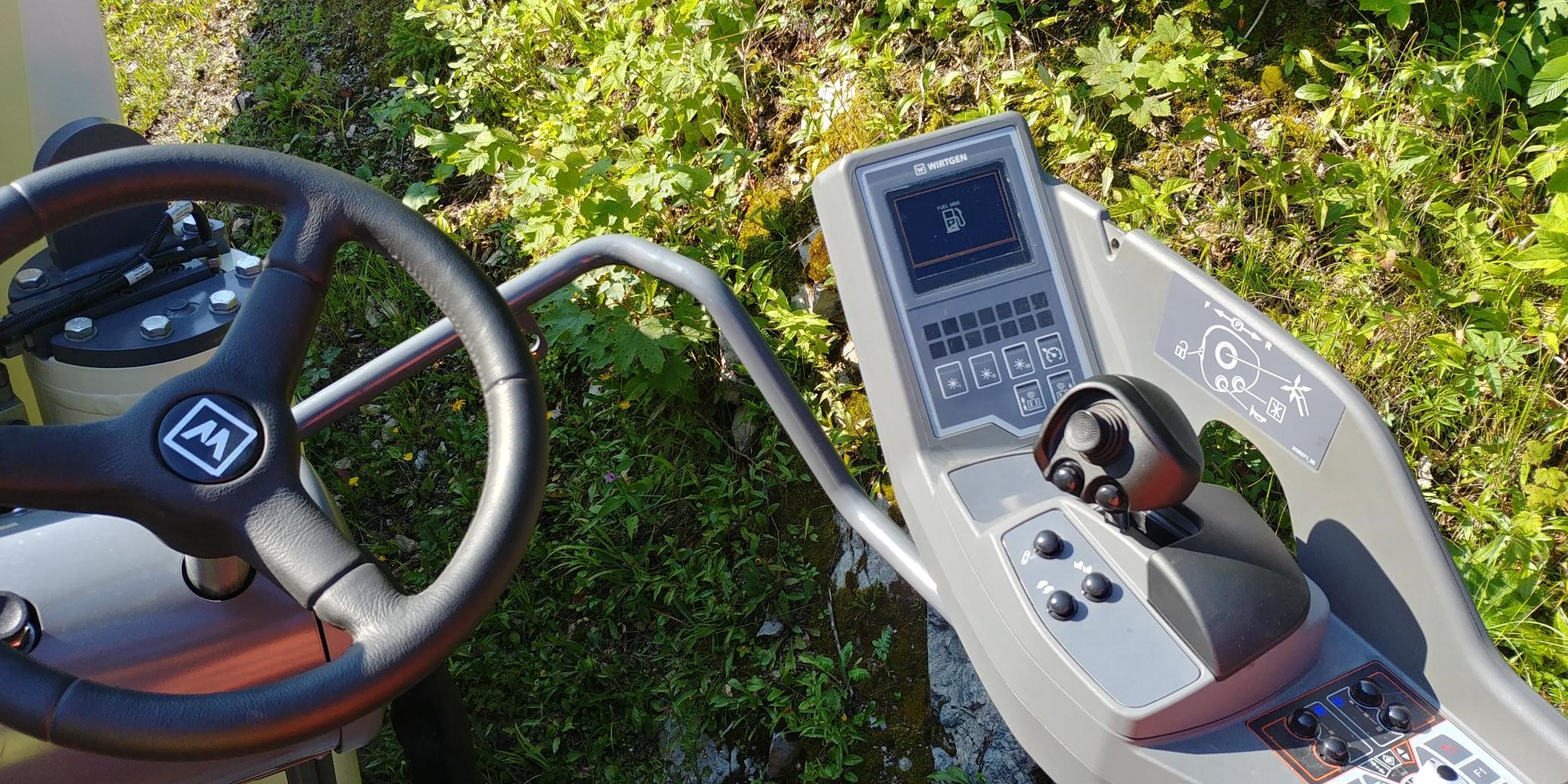

• Najvažnije komande integrirane u multifunkcionalni desni naslon
za ruku, opremljen zaslonom
• Digitalni više-funkcijski zaslon sa prikazom svih važnih radnih parametara
• Anti-vibracijsko, hidraulički podesivo sjedalo operatera za udobniji rad
te optimalan pogled
• Podesivo kolo upravljača
• Dizajn stroja dopušta neometani pogled na rubove frezane površine te
radni prostor desno ispred bubnja
• Lako pristupne ljestve za operatera s osvjetljenjem, te posebno
niskom prvom stepenicom
• Mogućnost zaključavanja poklopaca kontrolnih ploča, sa zaštitom
od vandalizma
• Dva retrovizora (naprijed lijevo i desno), te jednim ogledalom
okrenutim prema naprijed s lijeve strane sjedala
• Kontrolna ploča sa osvjetljenjem.
• Alarm za vožnju unatrag
OSTALA OPREMA
• Uređaj za izvlačenje (vuču)
• Veliki spremnici goriva i vode
• Sigurnosni prekidači sa sklopkama za automatsko zaustavljanje
u slučaju nužde
• Priprema stroja za instalaciju upravljačke jedinice WITOS FleetView
sustava za telematiku.
• Europsko tipsko odobrenje, CE oznaka i certifikat o sigurnosti
• Kompletan paket rasvjete sa 4 halogena radna svjetla i 8 LED radnih
svjetala (ukupna jačina svih svjetala oko 19.500 lumena).
OPREMA UKLJUČENA U CIJENU:

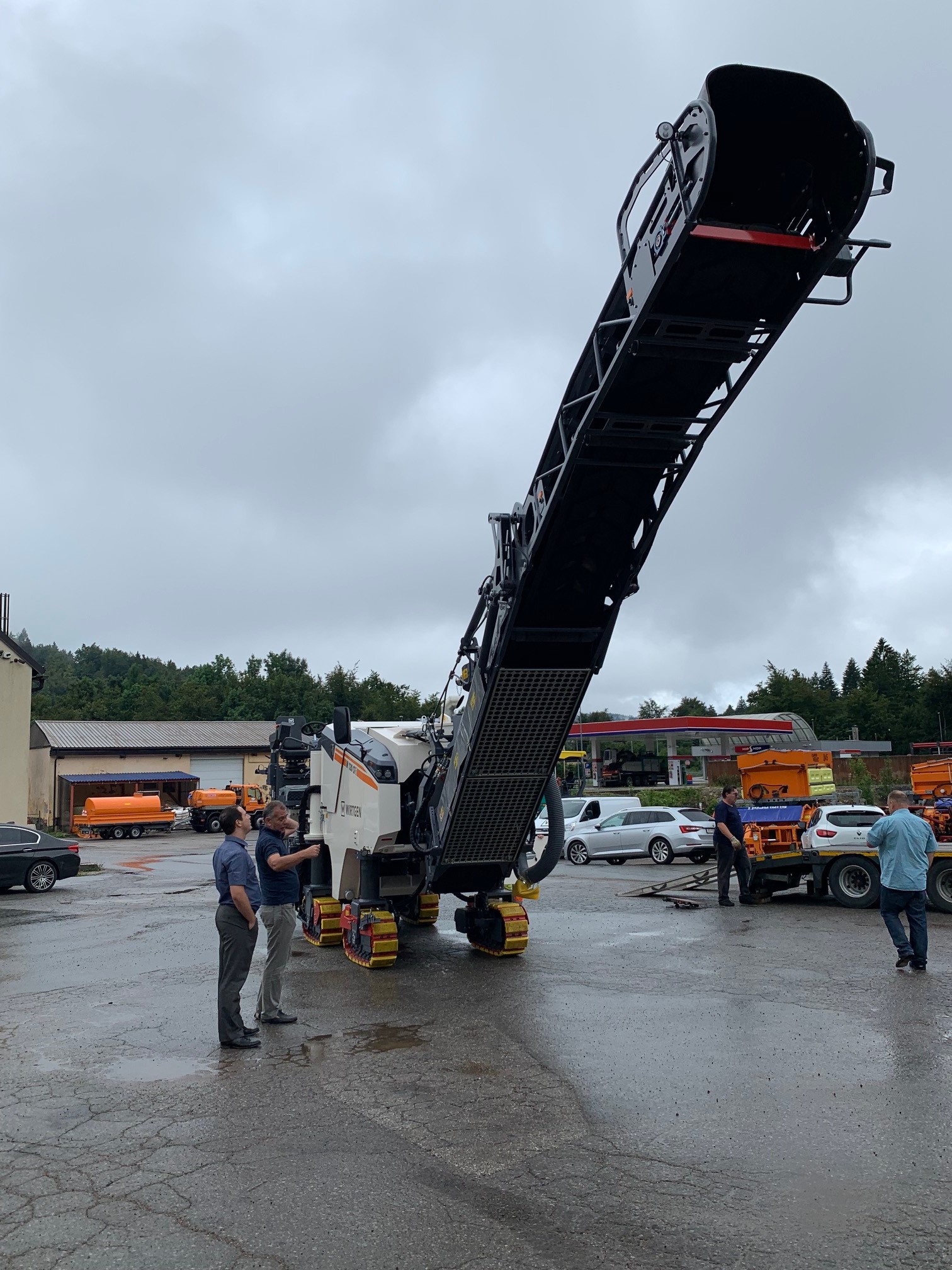

• Hidraulički preklopna transportna traka, ukupna duljina trake 8,15 m -
skraćuje ukupnu transportnu dužinu stroja za 2,79 m (ili kraća traka
duljine 7,25 m - po želji kupca - skraćuje ukupnu transportnu dužinu
stroja za 2,8 m)
• Zaštitni krović za operatera, hidraulički podesiv u visinu, uključuje
LED osvjetljenje pristupnih stepenica. Također uključuje
elektro-hidrauličnu jedinicu za upravljanje hidraulikom stroja dok
je dizel motor isključen (pogonjeno na akumulator)
Glodalica je bogato opremljena ostalom dodatnom opremom (ugrađeno u tvornici za isporuku sa strojem):
1. FCS (Flexible Cutter System – patent WIRTGEN) kućište valjka
za brzu izmjenu valjaka različitih izvedbi valjka, izvedeno iz čelika
visoko-otpornog na habanje, bez valjka za glodanje,
nadoplata umjesto standardne izvedbe
2. FCS: valjak za glodanje sa sistemom brze izmjene nosača
noževa za glodanje HT22, nadoplata umjesto standardne izvedbe
(potrebno FCS kućište valjka)
3. Okretno (50°) grijano sjedalo operatera
4. Hidraulička „brza spojka“ za brzu montažu / demontažu
istovarne trake
5. Kompletan paket rasvjete sa 1 halogenim i 14 LED radnih svjetala;
LED svjetla su trajna, izuzetno otporna na šokove te vrlo velike
jačine (ukupna jačina svih svjetala oko 26.300 lumena)
6. Dodatni uteg od 400 kg na kućištu bubnja za glodanje
(složeni način pričvršćivanja)
7. VCS – Vacuum Cutting System – sistem „usisavača“ na traci za
istovar materijala koji usisava i izvlači isparavanja, prašinu i
vodenu maglicu iz hermetički zatvorenog sklopa za glodanje
8. Komande veće preciznosti / osjetljivosti za upravljanje strojem
9. Senzor preopterećenja na strugaču/čistaču iza kućišta bubnja
radi funkcije automatskog podizanja u slučaju nailaska na prepreku.
Efikasno sprečava da se strugač/čistač ukopa u nevezanu podlogu,
kao i da ne zapinje na preprekama
10. Aktivni plutajući položaj bočne zaštitne ploče (lijevo i desno)
kontinuirano uspoređuje dubinu glodanja i položaj ploče.
U slučaju potrebe, bočna ploča se na kratko podiže kako bi se
spriječilo nagibanje ili ukopavanje u meku podlogu.
(Moguće samo u kombinaciji sa LEVEL PRO PLUS)
11. Kolica za brzu izmjenu FCS valjaka za glodanje
12. Električni pred-grijač filtra goriva za pomoć kod startanja stroja
u izuzetno hladnim uvjetima
13. Signalna svjetla STOP-AND-GO za vozača otpremnog kamiona,
hidraulički uvlačiva
14. Ultrazvučni senzor nivoa SONIC SKI
Bez-kontaktno praćenje visina sa žice ili referentne površine
(samo u kompletu s LEVEL PRO PLUS nivelacijom)
15. Elektronski senzor poprečnog nagiba RAPID SLOPE
(samo u kompletu s LEVEL PRO PLUS nivelacijom)
16. Dodatna elektronska regulacija dubine glodanja (uzdužno) na
jednoj strani (desno) – sistem MULTIPLEX 1 × 3-struki
uključuje 2 ultra-zvučna senzora
17. Dodatna elektronska regulacija dubine glodanja (uzdužno) sa obje
strane (lijevi i desno) – sistem MULTIPLEX 2 × 3-struki
uključuje 4 ultra-zvučna senzora
18. Elektro-hidraulična jedinica za upravljanje hidraulikom stroja dok je
dizel motor isključen (pogonjena na akumulator)
19. Pumpa za pretakanje vode (hidraulični pogon)
20. Visokotlačni sistem za pranje vodom, max. 190 bara
(hidraulični pogon)
21. Kompresor za zrak
22. Pneumatski izvlakač za mijenjanje noževa (potreban kompresor)
23. Hidraulički izvlakač za mijenjanje noževa
24. Elektro-hidraulični sustav za polagano zakretanje bubnja u
smjeru izmjene noževa
25. Sustav za prikupljanje podataka o radu stroja za informiranje i
dijagnostiku; podaci se prikazuju na upravljačkom zaslonu
26. WITOS FleetView sustav za telematiku (za daljinski nadzor rada
stroja i optimiziranje održavanja
27. Nadzorni sustav s 2 kamere i dodatnim zaslonom. Prva kamera se
montira na rampu za istovar materijala radi nadzora nad područjem
istovara; druga kamera prikazuje područje ispred kućišta
bubnja za glodanje
28. Nadzorni sustav s 3 kamere i dodatnim zaslonom. Prva kamera se
montira na rampu za istovar materijala radi nadzora nad područjem
istovara; druga kamera prikazuje područje ispred kućišta bubnja
za glodanje; isto je dodatno svijetljeno pomoću 2 LED trake;
treća kamera je montirana naprijed lijevo na šasiji stroja i
omogućava pogled na lijevu stranu stroja u radu

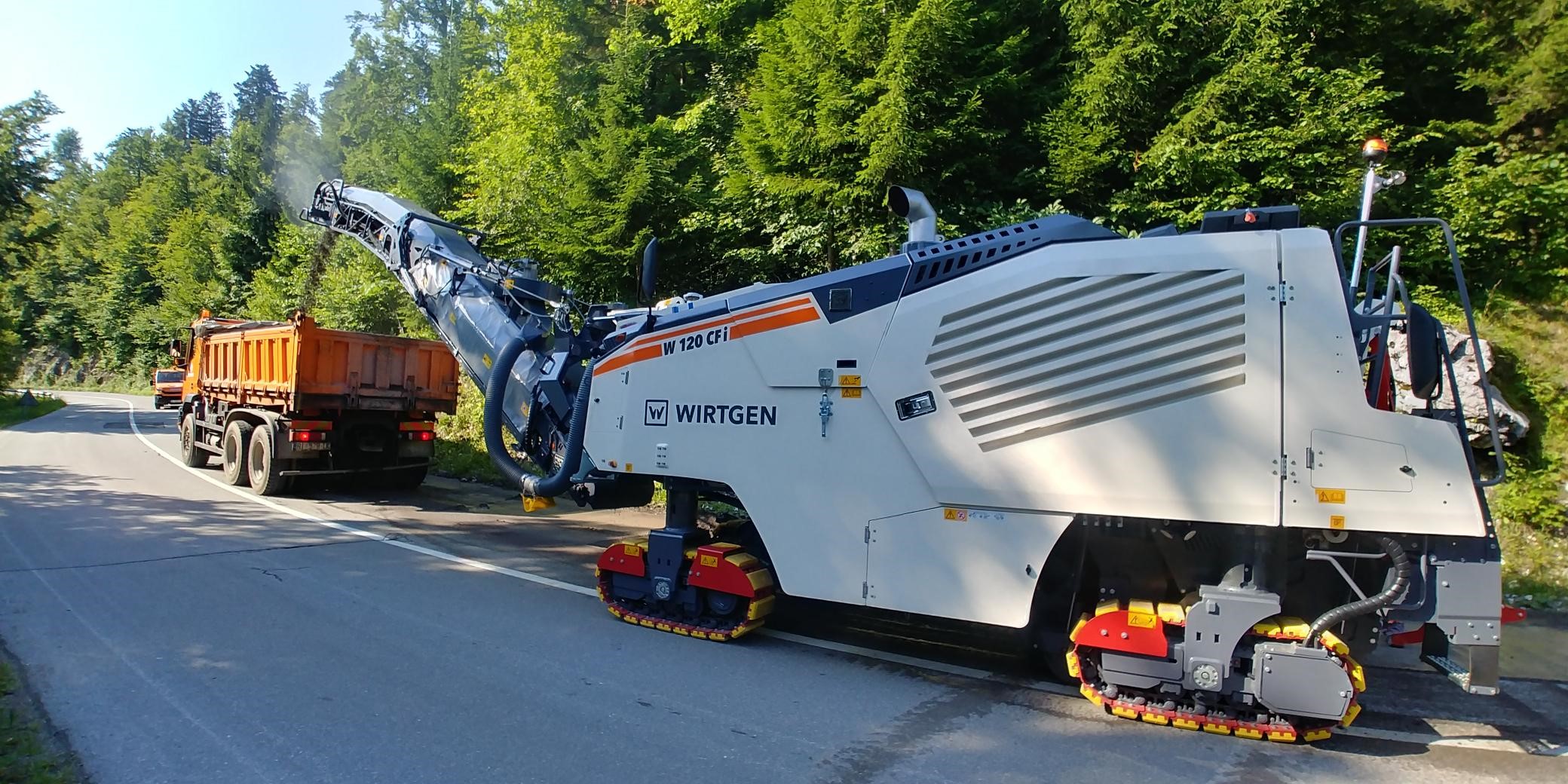

Glodalica (freza) WIRTGEN W 120 CFi uspješno je obavila prve radove na cesti u okolici Crnog Luga:
