ISPORUČENA DROBILICA KLEEMANN MC 110 Z Evo TVRTKI STARAC D.O.O.

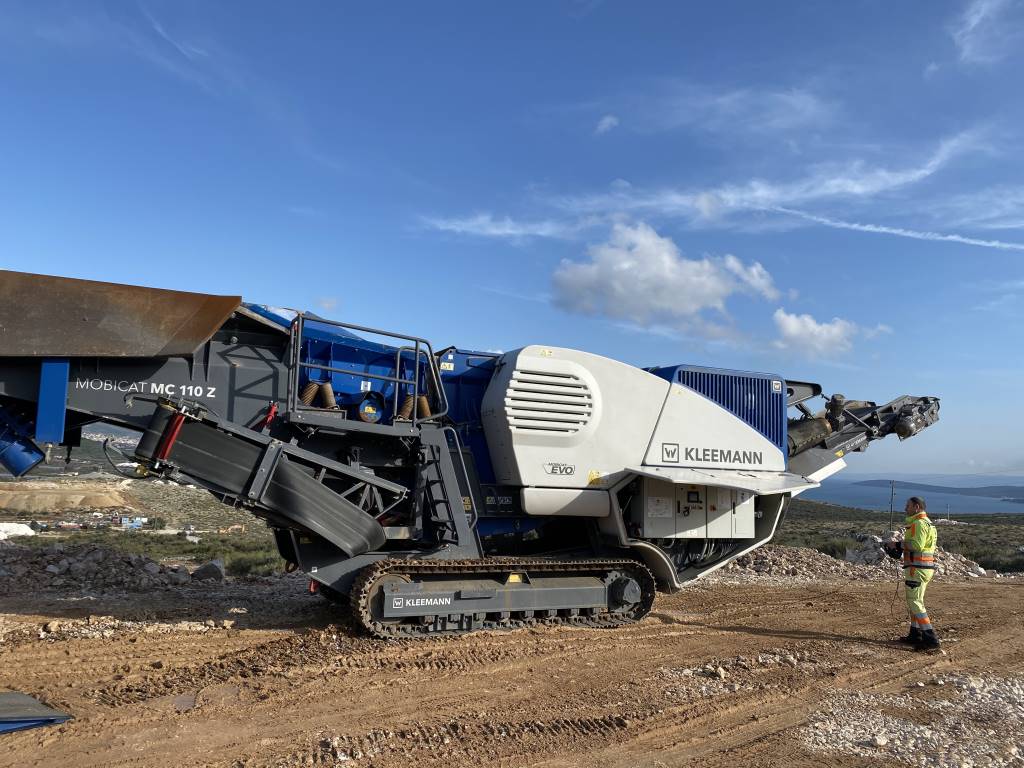

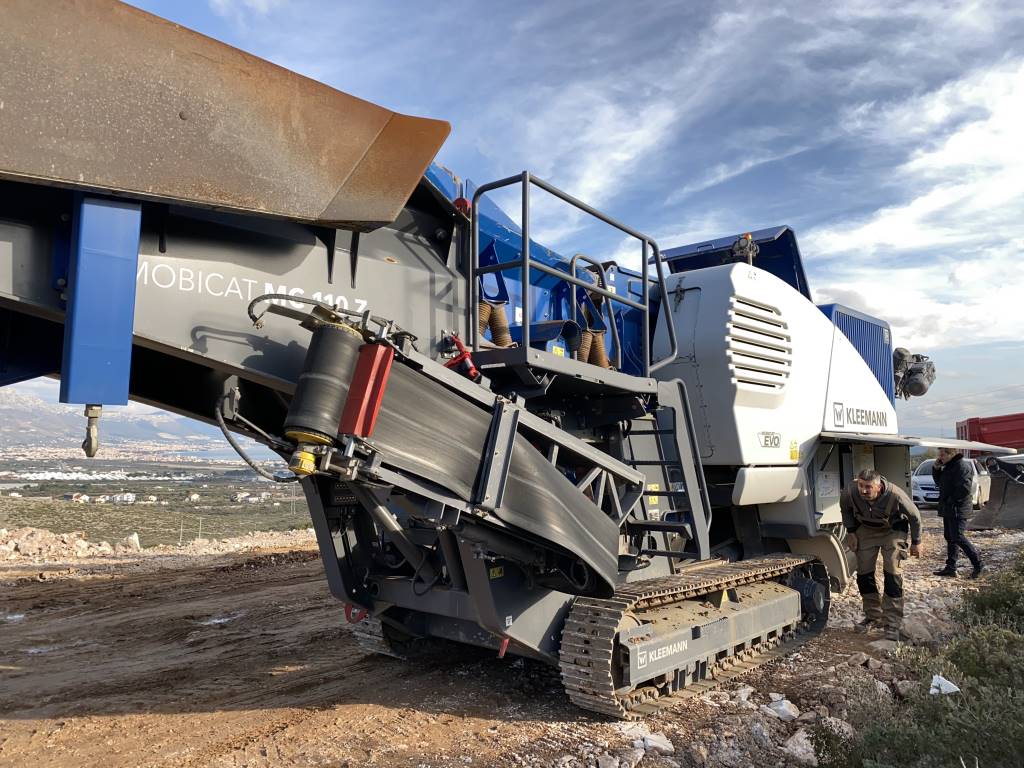

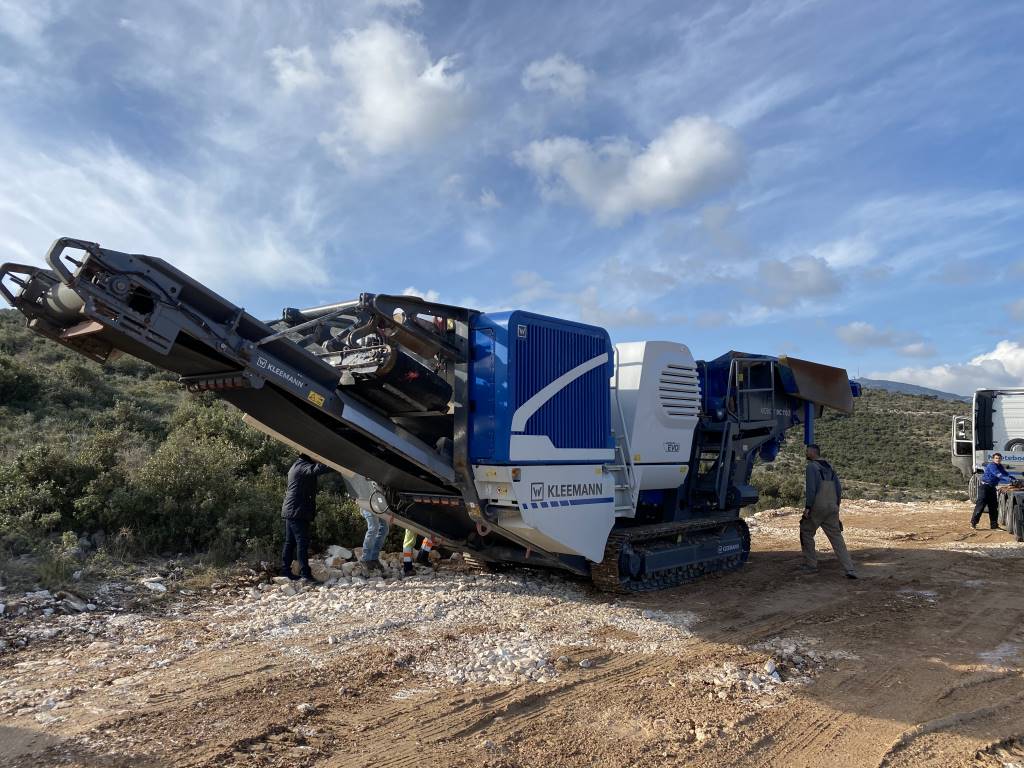

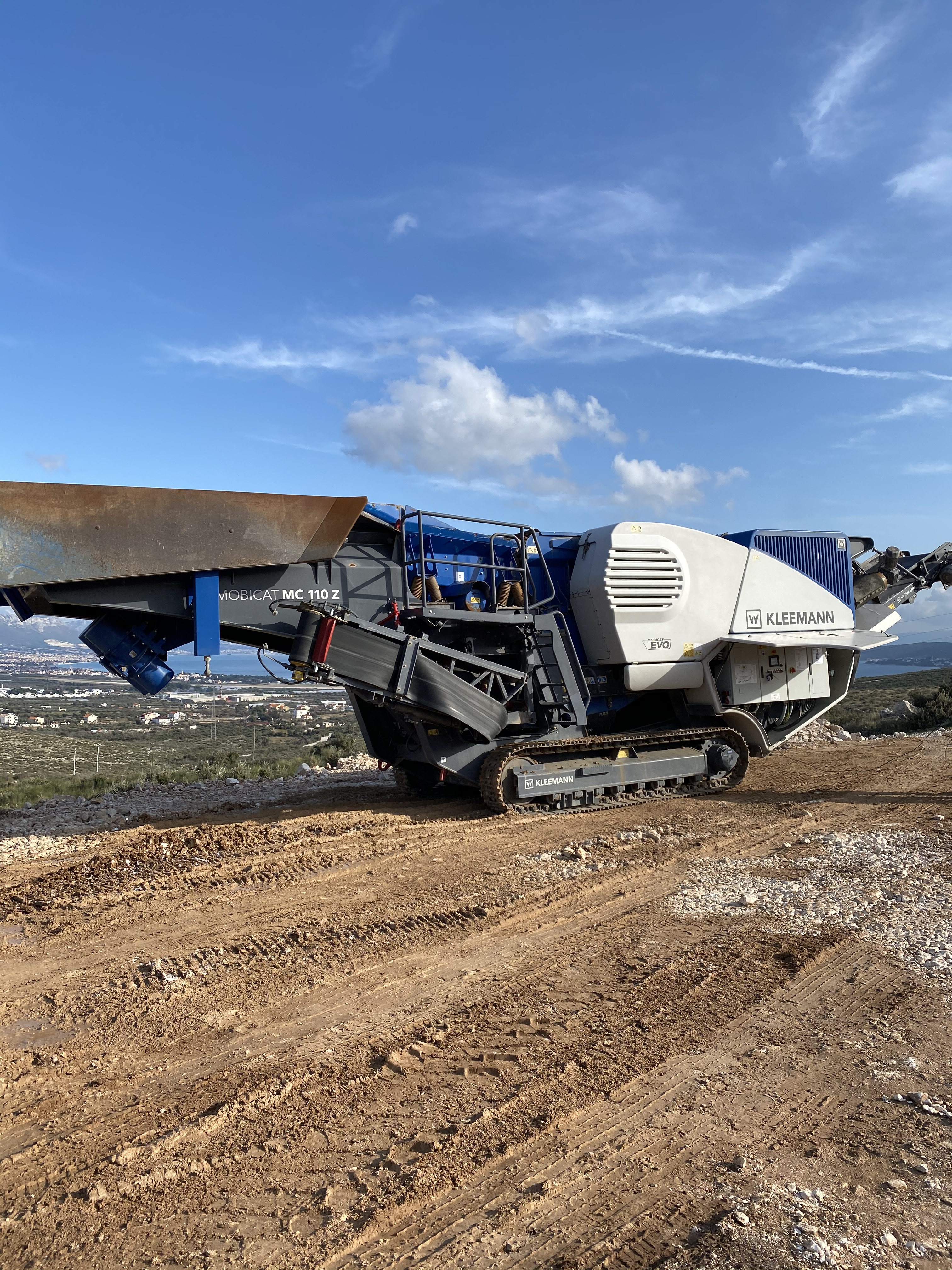

Tvrtka STARAC d.o.o. iz Kaštel Štafilića preuzela je u vlasništvo čeljusnu drobilicu KLEEMANN MC 110 Z EVO.
Glavne karakteristike čeljusne drobilice KLEEMANN MC 110 Z Evo: (više)
• Konstrukcija šasije od kompaktnog i teškog čelika s integriranim
pogonom na gusjenicama i instaliranim strojevima

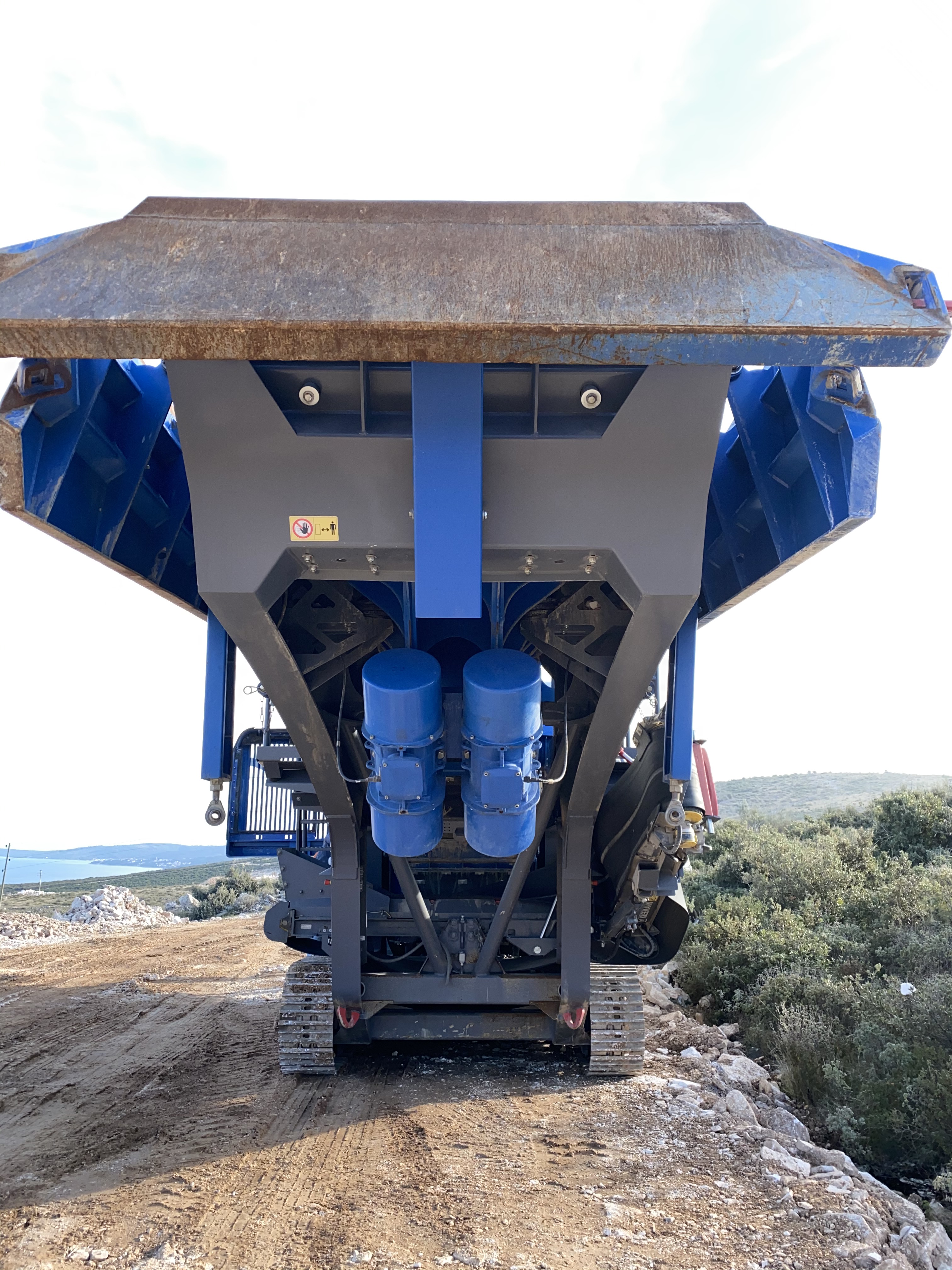

• Čvrsti, narebreni usipni koš
• Ulazni lijevak s integriranom rešetkom za efikasnu primarnu
klasifikaciju i čišćenje
• Nekoliko varijanti primarne klasifikacije pomoću dvostrukog
vibracionog sita
• Čeljusna drobilica s ulaznim lijevkom 1100 x 700 za drobljenje
prirodnog kamena i recikliranje, s direktnim pogonom
• Svi ostali pogoni su električni
• Električno povezivanje svih funkcija s naknadno ugrađenom
opremom, npr. opremom za prosijavanje, transportnim trakama itd.
• Diesel generator visokog kapaciteta
Osnovne tehničke osobine isporučene drobilice:
Ulazni materijal:
Kameni krš, lomljeni beton, lomljeni asfalt i prirodni kamen do maks. ca 1050 x 650 mm
Maksimalna duljina ruba 1050 x 1050 x 650 mm
Kapacitet ulaza:
do 300 t/h, ovisno o vrsti i sastavu ulaznog materijala kako i o veličini odnosno količini pred-prosijanog agregata i konačne veličine granulata
Mjere u transportu:
Širina: maks. 3000 mm
Visina: cca. 3400 mm
Težina: cca. 39,5 t (bez OPCIJA)
Visina u transportu: cca. 4150 mm

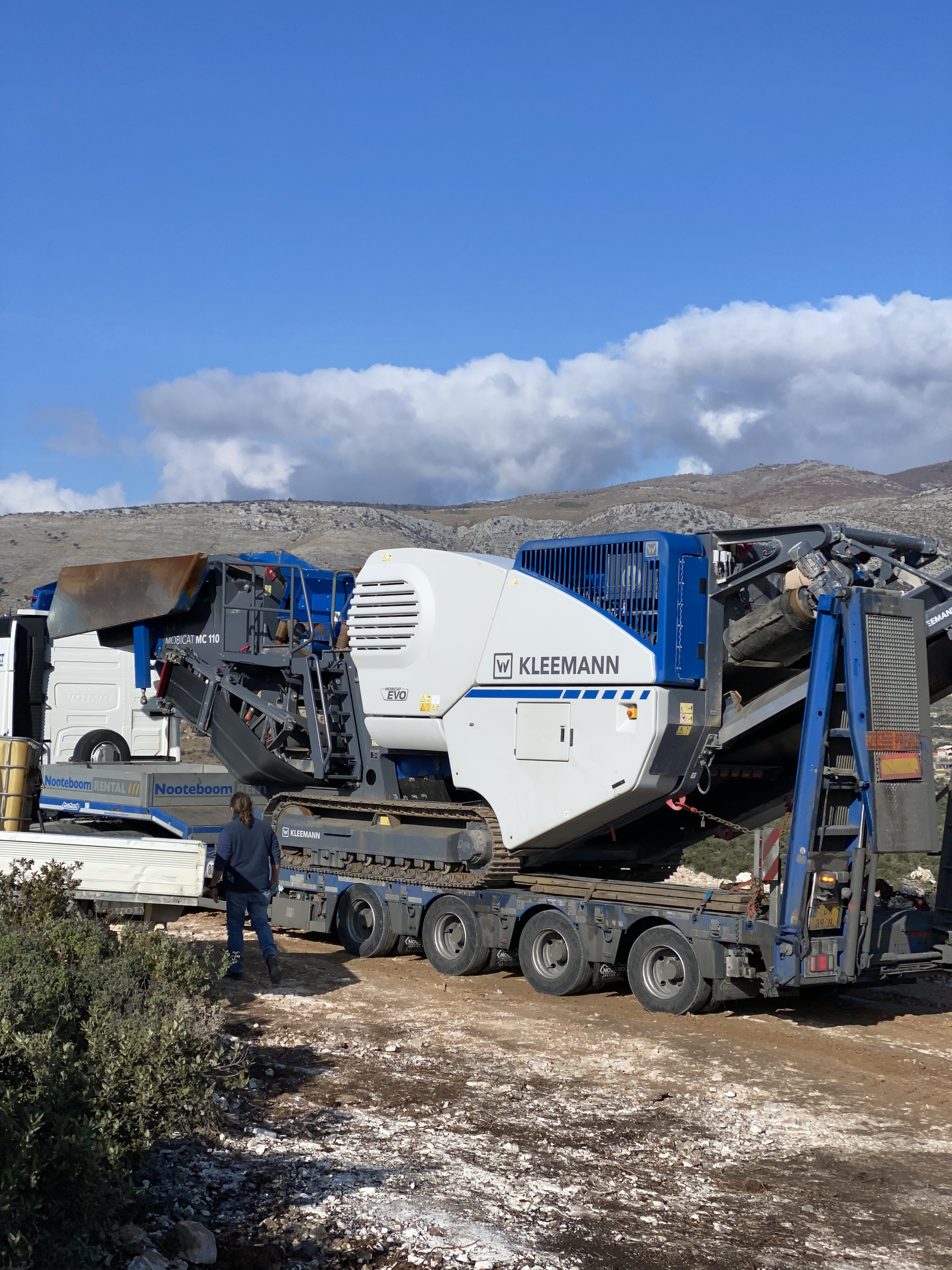

Transport na niskopodnoj labudici, visina 550 mm
OPREMA STROJA:
1 ulazni usipni koš, cca. 5,5 m³
Dimenzije:
Širina: cca. 1900 mm
Dužina: cca. 3650 mm
1 vibracijski ulazni lijevak
Dimenzije (Š x D) 900 x 3700 mm, nosiva ploča 15 mm / bočne stijenke 8 mm
1 dvoetažno vibracijsko sito
Širina: 1000 mm
Dužina: 1830 mm
Gornje sito sa “grizli“ rešetkama srednjeg razmaka 50mm
Donje sito žičana rešetka sa 10 mm otvora
1 jednostruka koljenasta čeljusna drobilica SStR 1100 x 700
Ulazni otvor: 1100 x 700 mm
Težina: ca 16000 kg
Čvrsto kućište drobilane s jednodijelnom zavarenom konstrukcijom s jakim narebrenjima.
Vilica drobilane od visokovrijednog manganskog čelika, zakretanje s ciljem uniformnog habanja, klinovi sa strane od metala HARDOX otpornog na habanje
1 kpl. gusjenice D 4 D
Razmak između osi gusjenica: cca. 3000 mm
Širina gusjenica: 400 mm
Otprašivanje
Sustav za prskanje vode (otprašivanje)
- izvedba pod niskim pritiskom -
Mlaznice za rad sa niskim pritiskom (ugradnja na drobilici na ispusnoj
transportnoj traci kao i na različitim točkama usipavanja).
Osvjetljenje - 3 LED reflektora na teleskopskoj gredi
1 diesel elektro-hidraulični pogon, koji se sastoji od:
1 diesel motor
SCANIA diesel motor tip DC 9 s turbo-punjačem (Level 3a)
Snaga motora 248 kW pri 1500 o/min., vodeno hlađenje
Elektro-generator
Nominalni kapacitet 130 kVA
Kapacitet spremnika za gorivo cca. 520 Lit.
Hidraulični agregat za pogon stroja
Zasebni hidraulični pogon brzine ca. 2 km/h
1 električni prekidač i jedinica za kontrolu
1 elektro-ormarić sa glavnim prekidačem od 160 A
Radni napon: 400 V, 50 Hz
Kontrolni napon: 24 V
Kontrolni transformator kao i brojač radnih sati udarne drobilice i generatora s uređajem za kontrolu struje i napona; Monitoring prekidača (prekomjerna brzina); unos materijala će se isključiti u slučaju preopterećenosti pogonskog motora drobilice, signalno svijetlo za funkcije „upozorenje starta“, „indikacija kvara“ i „ automatsko isključivanje u slučaju preopterećenosti drobilice“; Dodatne utičnice od 32 A, 400 V, 16 A, 230 V
Upravljanje preko ekrana osjetljivim na dodir
Daljinski upravljač

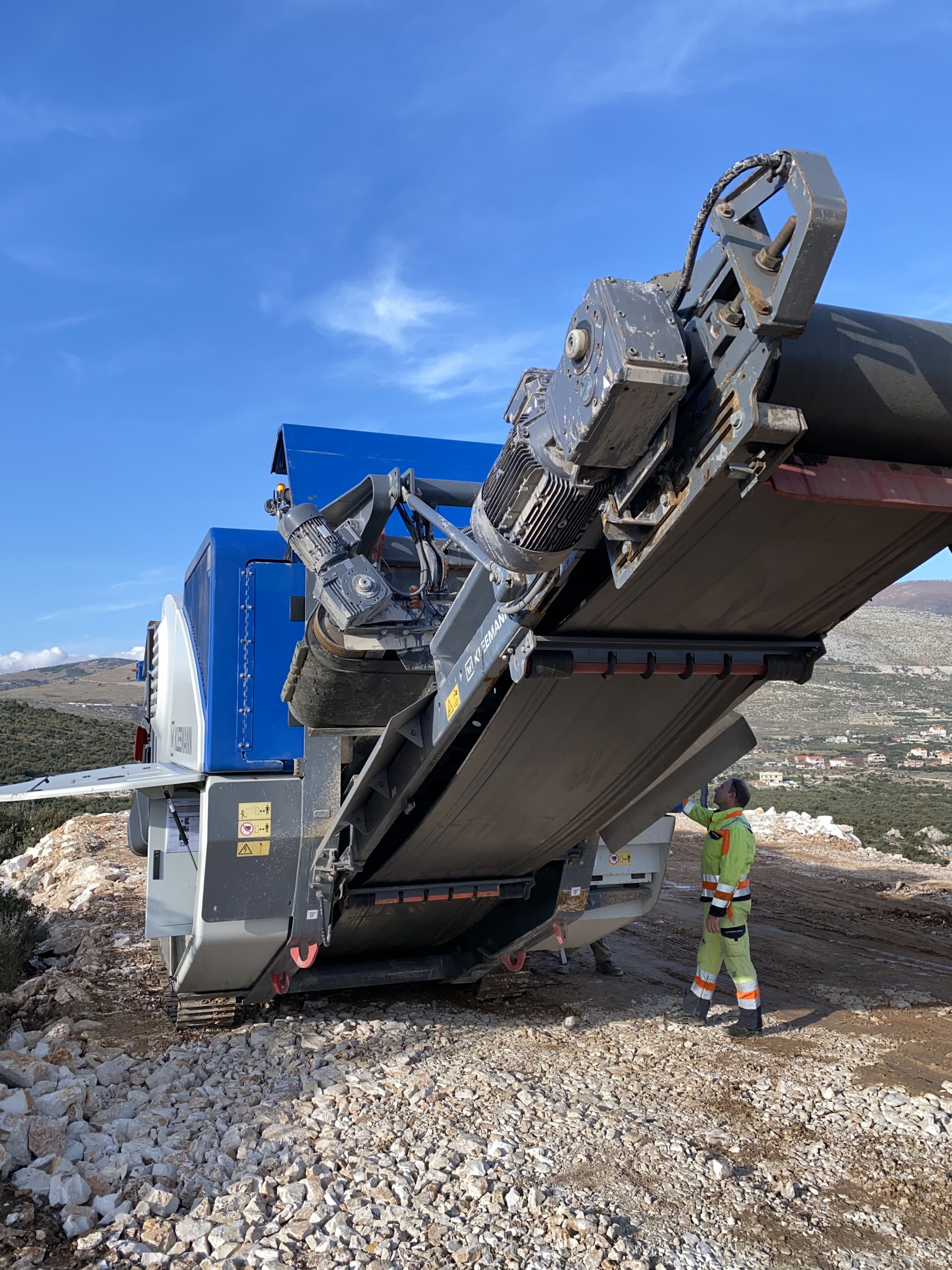

1 glavna istovarna transportna traka, standardna
Konstrukcija: čelični profil
Razmak osovina: 9,2 m
Širina trake: 1000 mm
Visina ispusta: cca. 3270 mm
Dodatna oprema ugrađena u tvornici na isporučenu drobilicu:
Opcija 1
Priprema za magnetski separator
Noseći okvir za naknadnu ugradnju magneta, hidraulično podizanje, sa potrebnim pričvrsnim materijalom kao što su lanci, anti-magnetski ispusni lijevak za željezo
Opcija 2
Odvajanje željeza
Elektro magnetski separator
Kapacitet pogona: 2,2 kW
Za dijagonalno odvajanje, širina transportne trake do 1100 mm.
Potporni okvir za magnet s hidrauličkim podizanjem, s pričvrsnim materijalom i antimagnetskim ispusnim lijevkom za željezo.
Opcija 3
Bočna ispusna transportna traka za prosijani materijal (ispod primarnog sita) – tzv. jalovinska traka - produžena
Dužina trake: 5.0 m
Konstrukcija: čelični profil
Širina remena: 500 mm
Visina ispusta: cca. 3080 mm
Opcija 4
Sustav za kontinuirani usip materijala u drobilicu (CFS)
Sonda za praćenje toka materijala i sustav kontrole vibracijskog lijevka i
komponenti ulaza materijala na sita uz omogućavanje neprekinutog
optimalnog usipa materijala u drobilicu i rad bez zastoja.
CFS sustav povećava produktivnost drobilice uz istovremeno
smanjenje opterećenja komponenti.
Opcija 5
Sustav deblokiranja drobilice
Sustav za de-blokiranje drobilice
Pomoćni hidraulički pogon za pokretanje drobilice pri punoj komori za drobljenje (kada je komora za drobljenje ostala zapunjena zbog nepredviđenog prekida rada). Moguće je pokretanje u normalnom smjeru rada ili obrnutom smjeru.
