TVRTKA CESTE SISAK D.O.O. PREUZELA TREĆI STROJ IZ WIRTGEN GRUPACIJE

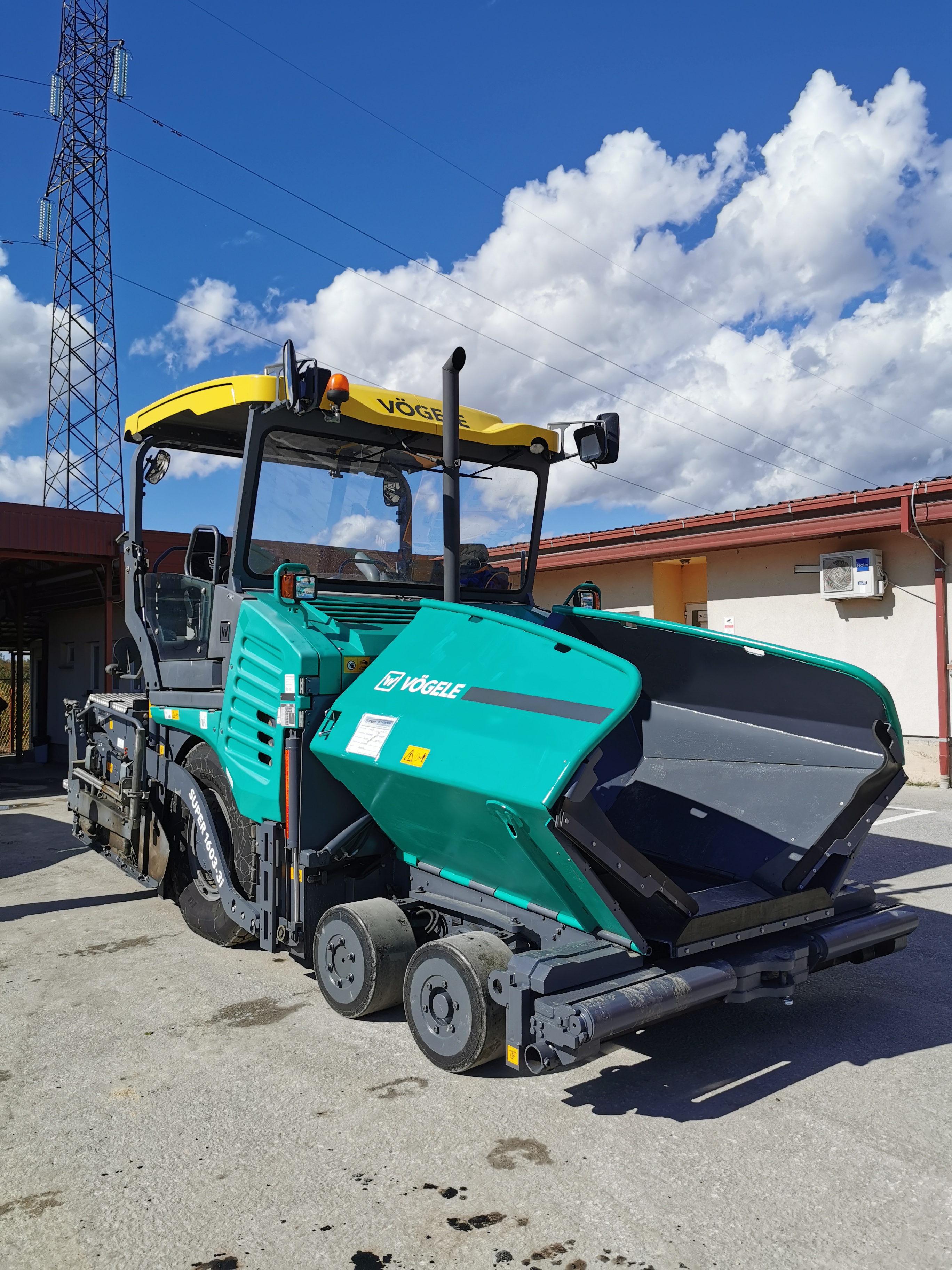

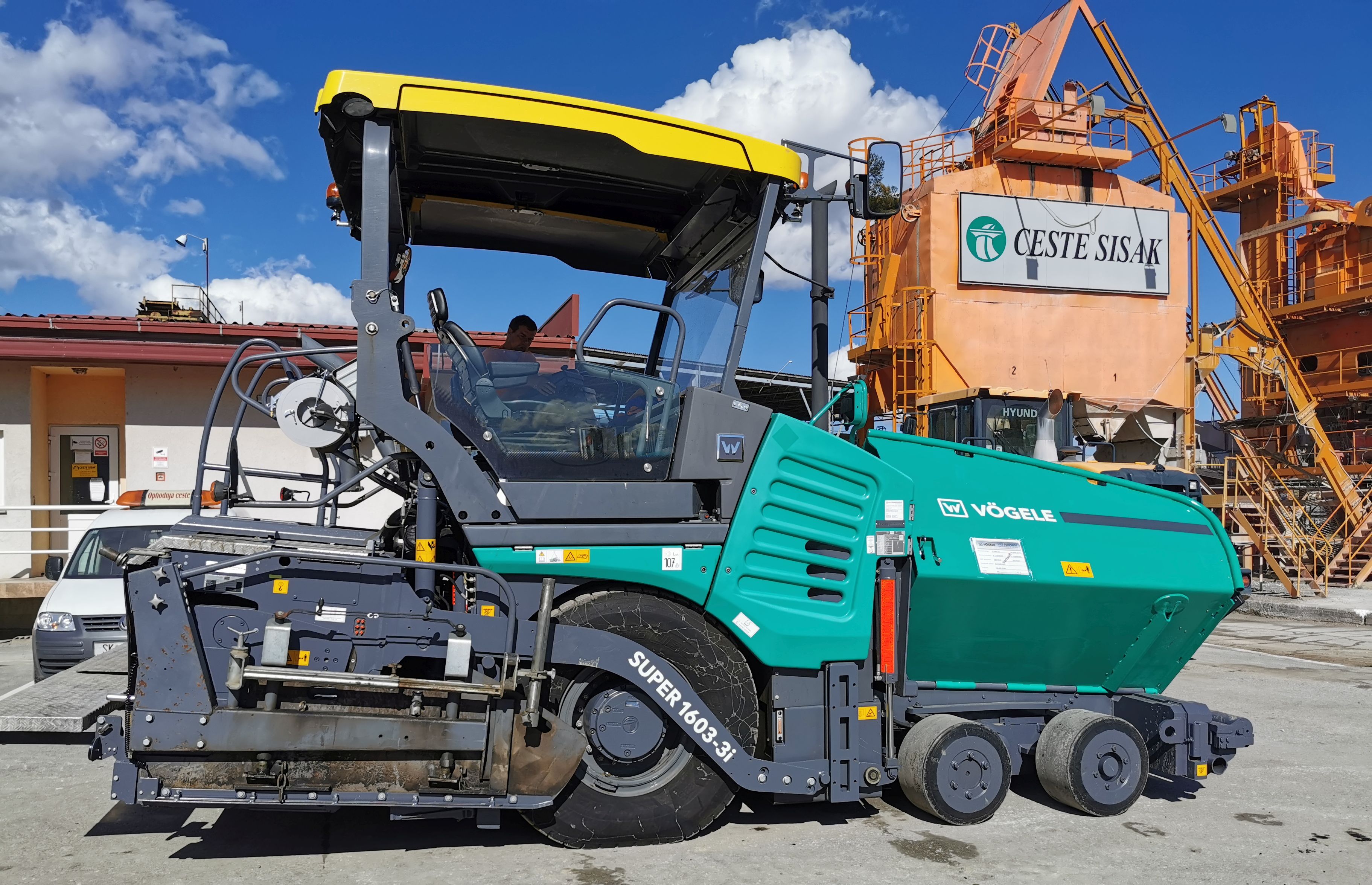

Nakon isporučena dva valjka HAMM (HD 13 VV i HD 14 VT) iz prethodne objave, tvrtka CESTE SISAK d.o.o. preuzela je u vlasništvo dana 05.10.2020. godine i rabljeni finišer na kotačima VÖGELE SUPER 1603-3i opremljen gredom AB 500-3 TV i s izuzetno bogatom dodatnom opremom.
.jpg)
Rabljeni stroj tvornički je kontroliran i uređen, zamijenjeno je novim sve što su tvornički stručnjaci ocijenili potrebnim te je time doveden u kvalitetu „VÖGELE USED EQUIPMENT QUALITY REBUILT BY EXPERTS“.
Finišer na gusjenicama VÖGELE SUPER 1603-3i je najnoviji model u klasi srednje velikih finišera na kotačima osnovne radne širine 2,5 m.
Osnovne tehničke osobine finišera u standardnoj izvedbi su slijedeće:
- elektronska kontrola rada motora;
- ECO postavka rada motora;
- EcoPlus paket za smanjenje emisija
Značajno smanjuje potrošnju goriva i snižava razinu buke. Paket sadrži:
reduktor sa mogućnosti pojedinačnog isključivanja hidrauličnih pumpi,
ventilator s podešavanjem brzine, optimizirani tijek hidrauličnog ulja za
brzo postizanje radne temperature te energetski optimiziran pogon nabijača
(tampera);
- 3 para kotača, kontrolirani ovjes prednja dva para kotača za optimalni
raspored težina;
- hidrostatski pogon (odvojeni pogon za svaki kotač);
- elektronska kontrola pogona;
- izuzetno mali radijus okretanja (samo 3,5 m) zahvaljujući Pivot Steering
sistemu;
- višestruke disk-kočnice, automatsko zaustavljanje kod pada pritiska ulja;
- 4 odvojena hidraulička kruga za pogon transportne trake i puževa za
razastiranje;
- hidrauličko podešavanje visine puževa;
- mehanička blokada grede;
- hidraulično podešavanje prijeloma (“krune”) grede AB 500 TV;
- široke oscilacijske rolke za guranje s prednjim pomakom 150 mm;
- komandni pult, mogućnost pomjeranja lijevo-desno preko klizne vodilice,
mogućnost zakretanja;

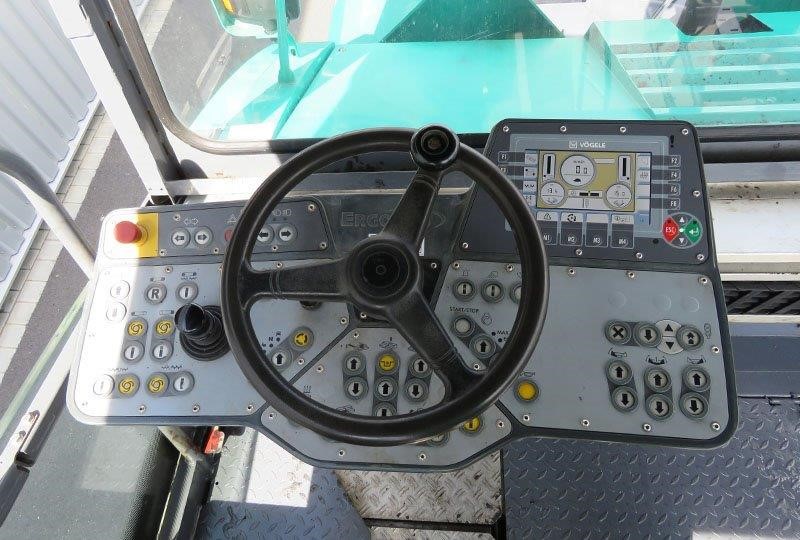

- ERGO PLUS 3 – "ergonomski" promišljena kontrola i nadzor svih funkcija
stroja, podešavanje i prikaz operativnih podataka i parametara (nivelacija,
brzina ugradnje/kretanja, broj okretaja motora, pritisak ulja motora,
temperatura rashladne tekućine, količina goriva, podaci s grede itd.)
na zaslonima u boji;
- glavni prekidač za istovremeni prekid svih funkcija stroja;
- 2 luksuzna sjedala za operatera sa zaštitnim bočnim prozirnim panelom,
mogućnost bočnog okreta izvan granica stroja;
- 6 halogena radnih svjetala (H 3);
- 1 svijetlo nazad – za prostor puževa;
- Upute za rukovanje na hrvatskom jeziku.
.jpg)
Pogonska jedinica
Šasija:
- širina 2.550 mm
- dužina s gredom AB 500 TV 6.000 mm
- visina transportna 2.950 mm
- težina na radnim širinama do 5,0 m cca AB 500 TV 17,7 t
Motor:
- proizvođač CUMMINS
- tip QSB4.5-C155
- broj cilindara 4
- hlađenje vodeno
- standard emisije ispušnih plinova: EU Stage 3b/US EPA Tier 4i
- snaga / okretaji 116 / 2000 kW/o/min
- snaga / okretaji ECO režim 106 / 1800 kW/o/min
- spremnik za gorivo 215 l
- EcoPlus paket za smanjenje emisija
Električni sustav: 24 V
Pogon na kotačima:
- broj kotača 6
- pogonski kotači (standardna izvedba) stražnji par (6x2)
- dimenzije stražnjih kotača 14.00 R 25
- dimenzije prednjih kotača 540/300-390 mm
- najveća brzina ugradnje 18 m/min
- najveća putna brzina 20 km/h
Kapacitet ugradnje - teoretski 600 t/h

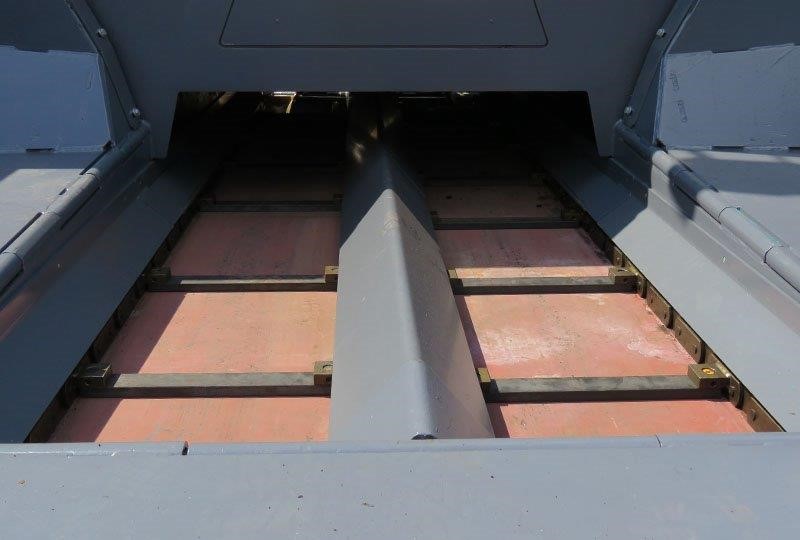

Kapacitet prihvatnog spremnika za asfalt 13 t
Utovarna širina prihvatnog bunkera za asfalt 3.265 mm
Neovisno upravljanje lijeve i desne stranice prihvatnog bunkera za asfalt
Centralno podmazivanje
Povratno kretanje transportnih traka za dopremu asfalta
Promjer puževa za asfalt 400 mm
Podizanje puževa - hidrauličko, 150 mm
Povratno kretanje puževa za asfalt
Greda AB 500-3 TV
- radna širina 2,55 –5,0 m
- elementi za sabijanje nabijač + vibrator
- frekvencija vibratora 800 – 3.000 ud/min
- broj udaraca nabijača 450 - 1.800 ud/min
- amplituda nabijača 4 mm
- «kruna» grede - 2,5% do + 5%, hidraulički podesivo
- grijanje grede električno, (trofazni generator)
- najveća debljina ugradnje 30 cm
Uključen paket dodatne opreme na isporučeni finišer:
1. Zaštitni krović za rukovatelja iz stakloplastike, s dodatnim bočno izvlačivim
nastavcima, žute boje (natpis VÖGELE)
2. Vjetrobran s brisačima
3. AutoSet Plus
Automatizacija dviju funkcija: re-pozicioniranje stroja za transport ili
nastavak rada kao i pohrana radnih programa ugradnje asfalta.
Uključene opcije: Hidraulična blokada grede i Davači (senzori) za
prikaz brzine nabijača i vibratora
4. Komplet utičnica za struju sa uzemljenjem, od toga 2 priključka za
svjetleće „balone“
5. Rotirke
6. Zvučni alarm kod vožnje unatrag
7. Hidrauličko podizanje središnje ploče u spremniku za asfalt
8. Ultrazvučni senzor za regulaciju razastiranja materijala preko puževa,
2 kom
9. Set graničnika za tunel puževa, preklopni
10. PaveDock Assistant
Sustav koji značajno olakšava komunikaciju između strojara na finišeru
i vozača vozila koje doprema asfaltnu mješavinu.
Uključena opcija: Retrovizori, 2 komada
11. Nivelacija: upravljačka jedinica elektroničko kontroliranog uređaja za
nivelaciju tip NIVELTRONIC Plus za automatsku kontrolu poprečnog i
uzdužnog nagiba, dva daljinska upravljača s nosačima na stupićima
(lagana montaža-demontaža) na krajevima grede
12. Nivelacija: senzor za uzdužnu nivelaciju sa ultrazvučnim očitavanjem
visine – 2 kom
13. Nivelacija: nosač za mehanički / ultrazvučni senzor uzdužne nivelacije –
2 kom
14. Nivelacija: senzor za poprečnu nivelaciju
15. Screed Assist – hidraulički sklop za rasterećivanje grede
16. Dodatni pogon na jedan par prednjih kotača 6x4
17. Sistem za pranje stroja sa spremnikom i s vitlom za namatanje crijeva
za čišćenje
18. Fume extractor (sistem izvlačenja asfaltnih para)
19. Električno grijanje krajnje ploče grede
Prema tvorničkim stručnjacima na isporučeni finišer ugrađeno je novo:
- novi gumeni graničnici u spremniku asfalta
- novi lanci transportnih traka
- nove podnice transportnih traka
- novi zaštitni limovi lanaca transportnih traka
- novi prednji kotači
- nove lopatice puževa
- novi ležajevi puževa
- nove podnice grede
- novi tamperi (nabijači)
- novo hidraulično podešavanje krune grede
- novo podešavanje visine izvlačnog dijela grede
- novo centralno podmazivanje vučnog stroja
